Graham Slee Cusat50 Interconnect

Graham Slee Cusat50 Interconnect

L’importanza di mantenere bassa l’impedenza tra le masse delle apparecchiature interconnesse non è ampiamente compresa nell’hi-fi.

Tuttavia, è molto importante per mantenere i livelli di ronzio il più bassi possibile ed è ampiamente conosciuto dai veri professionisti dell’ingegneria del suono.

Pensa per un minuto al contrario: se l’impedenza – che è il termine per la resistenza CA – fosse consentita tra le apparecchiature, le loro masse (o zero volt) potrebbero “fluttuare” indipendentemente l’una dall’altra.

Qualsiasi rumore di rete (ronzio) creerebbe una variazione di tensione tra le masse dell’apparecchiatura. Il segnale sarebbe quindi modulato – il rumore invaderebbe la tua musica.

Il CuSat50 utilizza una schermatura a bassissima impedenza, la parte del cavo responsabile del mantenimento della messa a terra, per ridurre al minimo questa possibilità.

La sua schermatura comprende una treccia di rame a maglia fitta sopra ea contatto con una lamina di rame che avvolge completamente il cavo del segnale interno.

Il rame è il secondo metallo più conduttivo conosciuto dopo l’argento e la sua resistenza CC è di soli 15 mΩ/m, rendendo il CuSat50 un’ottima scelta.

La cosa grandiosa di uno schermo così robusto e altamente conduttivo come il CuSat50 è la sua completa protezione dalle interferenze che arrivano al conduttore del segnale all’interno.

La moda dell’hi-fi negli ultimi dieci anni circa è stata quella di “giocare” con le interconnessioni, spesso non utilizzando alcuna schermatura, ma avendo solo due fili – uno per il segnale e uno per il ritorno – che non offre alcuna protezione.

Un’altra tendenza è stata quella di torcere strettamente i cavi di invio e ritorno, che possono funzionare in una certa misura in un audio bilanciato, ma offrono ancora una volta poca protezione nelle connessioni single-ended.

La terza tendenza che conosciamo è stata quella di utilizzare un cavo schermato a doppia anima, ma utilizzare solo i due fili per il segnale e il ritorno, lasciando lo schermo scollegato. Uno schermo senza corrente di ritorno del segnale non offre protezione!

E poi c’è una variazione sull’ultimo che collega lo schermo a terra solo a un’estremità, ma è solo parzialmente efficace fino a una frequenza dipendente dalla lunghezza del cavo, dopodiché l’interferenza è libera di fare del suo peggio.

La capacità del CuSat50 è di soli 55 pf per metro, il che significa che non attutirà le alte frequenze anche su lunghezze maggiori.

La maggior parte dei preamplificatori, o qualsiasi altra apparecchiatura di elaborazione del segnale che emette audio analogico, ha un’impedenza di uscita che protegge dall’instabilità dovuta al carico capacitivo.

Ma quell’impedenza di uscita (resistenza CA) può formare un filtro passa-basso con la capacità del cavo, filtrando le frequenze più alte.

Le apparecchiature a tubo hanno le più alte impedenze di uscita che limitano la sua capacità di pilotare cavi lunghi.

E alcuni prodotti hanno poca o nessuna impedenza di uscita che può renderli soggetti a instabilità da una capacità del cavo troppo alta.

Se hai dei dubbi e vuoi garantire il corretto funzionamento della tua attrezzatura, dovresti fare del CuSat50 la tua scelta numero uno.

Connettori di qualità

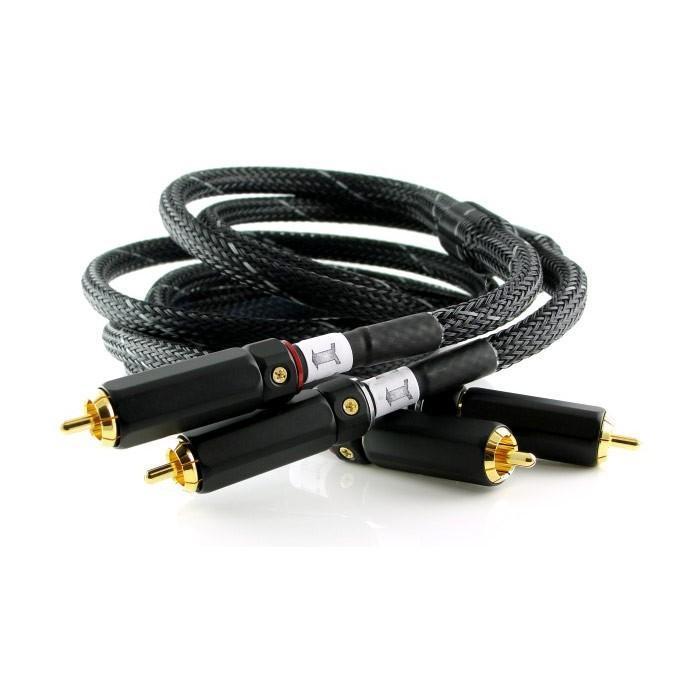

Con i pin centrali divisi a molla e le spine RCA/phono a barilotto con bloccaggio a torsione – con placcatura in oro – il CuSat50 realizza eccellenti connessioni a 360° con tutti i jack RCA/phono.

Questo semplicemente non è il caso di alcune spine RCA/fono hi-fi “alla moda”, in particolare quelle spine di plastica a contatto singolo di cui alcuni venditori vanno entusiasti.

Il CuSat50 crea un contatto a 360° buono e affidabile – inoltre – sono più facili per te e la tua attrezzatura perché non devi esercitare una forza estrema per spingerli o estrarli.

Il CuSat50 può anche essere dotato di connettori XLR e TRS (spine jack stereo utilizzate su apparecchiature audio bilanciate) sempre utilizzando connettori di alta qualità principalmente dalla famosa Neutrik.

Lunghezza 1m.

Specification

Cable diameter: 6.5mm

Inner conductor: 1mm diameter solid soft annealed copper; DC resistance: 0.026 Ohms per metre

Dielectric: 5 cell semi air-spaced

Shield: Annealed copper braid over 100% copper foil wrap; DC resistance: 0.015 Ohms per metre

Jacket: PVC

Lay-up (1m +): Side by side stereo pair overall flexible PVC braided with welded ends (separate pairs available)

Lay-up (<1m): Side by side stereo pair with central weld (separate pairs available) Direction: Marked Capacitance: 55pf per metre Characteristic impedance: 75 Ohms Shielding efficiency: Better than 65dB Velocity ratio: 0.82 (82%) Min safe bend diameter: 150mm (6 in) Terminations: Locking phono (RCA) plugs with gold plated contacts
